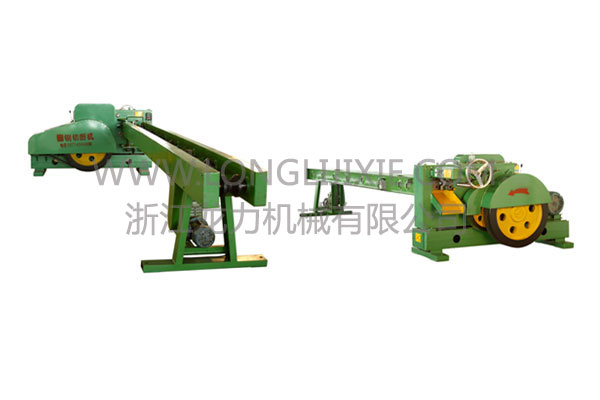

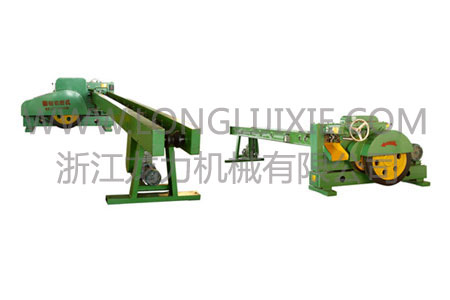

產品名稱：YQ系列圓鋼切斷機

產品說明：

用途和特點：該機型是一種應用較為廣泛，且結構簡單，操作方便的圓鋼切斷機械；該機型的機體是用鋼板焊接而成，使該機型更加堅固耐用。 工作原理：利用三相異步電機驅動偏心軸旋轉，由偏心軸旋轉帶動連桿，連桿帶動連座，連座將動模刀口一并帶動；定模刀口經固緊螺栓固定在機體上；棒料經送料架進入料口，由于受到動模刀口的橫向剪切力而被剪斷。此外，該機型還設有頂針機構，該機構可以精確的控制切料的長度。 用該機型剪切的圓鋼可以降低加工成本，提高生產效率，加工精度高等優點。 　 YQ35 YQ45 YQ60 YQ70 YQ80 YQ90 YQ100  YQ110 最大剪切力 KN 50 65 160 210 315 450 500 630 剪切最大直徑 mm φ10-φ35 φ10-φ45 φ15-φ60 φ20-φ70 φ25-φ80 φ30-φ90 φ30-φ100 φ30-φ110 剪切速度m/min 42 36 30 25 20 20 16 13 行程s/min 52 60 70 80 90 104 95 110 擋料范圍mm 32-200 45-250 52-250 52-250 52-250 52-250 52-250 52-350 斷面傾斜度 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4 斷面圓度 0.92 0.92 0.92 0.92 0.92 0.92 0.92 0.92 剪切重量誤差g ±5 ±8 ±10 ±12 ±15 ±20 ±20 ±15 主電機 型號 Y132S-4 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y225M-6 Y250M-6 Y250M-6 功率KW 5.5 7.5 11 15 22 30 37 45 主機尺寸 1750*1200*950 2000*1200*960 2100*1400*1150 2270*1500*1420 2700*1500*1420 2800*1600*1650 3000*1600*1550 3200*1650*1700 自動送料機 型號 Y90S-4 90L-4 90L-4 90L-4 Y100L1-4 Y1112M-6 Y1112M-6 Y1112M-6 功率kw 1.1 1.5 1.5 1.5 2.2 2.2 2.2 2.2 尺寸 4600*850*590 5100*1000*750 5100*1000*880 5100*1000*990 5100*1000*1010 5100*1000*1010 5100*1000*1070 5500*1000*1130 減速機 型號 WPDA80 WPDA100 WPDA100 WPDA100 WPDA120 WPDA135 WPDA120 WPDA135 速比 1:15 1:15 1:15 1:15 1:15 1:15 1:15 1:25 手動送料架外形尺寸 4200*1000*755 4200*1000*755 4600*1000*875 4600*1000*840 4600*1000*1000 4600*1000*1000 4600*1000*1030 4600*1100*1150 YQ系列圓鋼切斷機
